您的位置:首页 > 产品中心 > 渗滤液收集与处理
渗滤液收集与处理

真空吸排系统

添加时间:2022-01-05 16:57:56   浏览次数:3509

星空app登录入口-星空online(中国)

设备简介



       真空吸排系统属于压力流收集、排水系统,主要用于垃圾站渗滤液的收集及排放。我司生产的BT-ZK系列真空吸排系统由污水提升器、真空管道及真空吸排机组组成,系统示意图如下。



星空app登录入口-星空online(中国)

       真空泵在密闭的排水管网中形成真空条件,系统前端配置提升器,收集提升器后端安装真空隔膜阀,污水在真空负压产生的压差作用下流向污水罐,后排至市政污水管网或污水处理系统。



系统组成

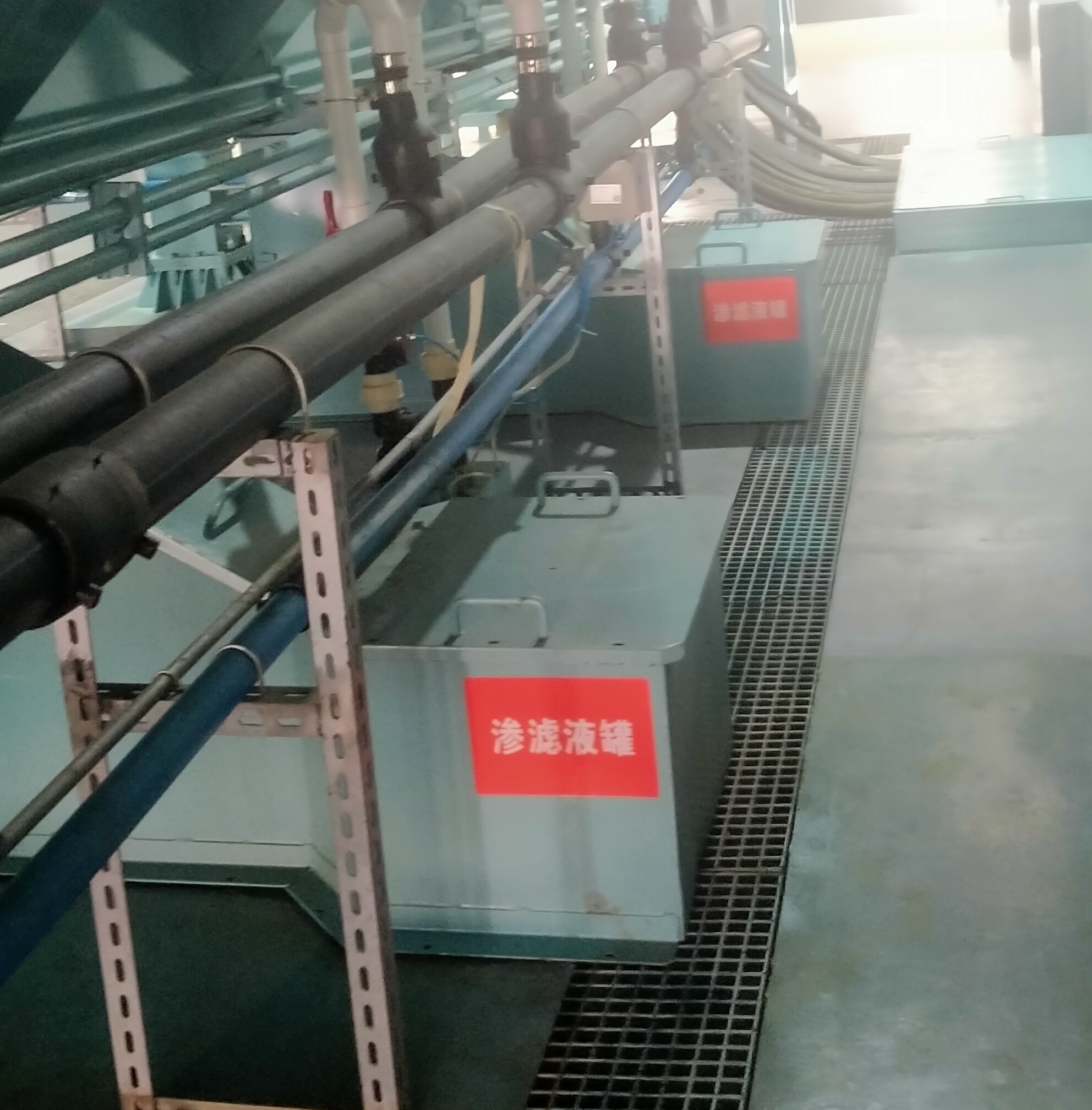

1、污水提升器

       污水提升器为整套系统的前端污水收集容器,其主要作用是收集压缩箱内的污水,短暂储存污水。提升器内设置有传感器,当污水达到指定液位时,隔膜阀打开,真空系统开始运行将污水吸走;当液位降至低液位时,隔膜阀关闭,真空系统停止运行。另提升器内装有过滤装置,可过滤大颗粒物质,防止大颗粒物质堵塞管道,避免破坏系统运行。

       隔膜阀是真空排污系统中关键的执行元件之一,其控制真空管路的通与断,可有效减少真空泵的使用频率,延长系统的使用寿命。



星空app登录入口-星空online(中国) 星空app登录入口-星空online(中国)

                                       污水提升器                                                                                                         真空管道

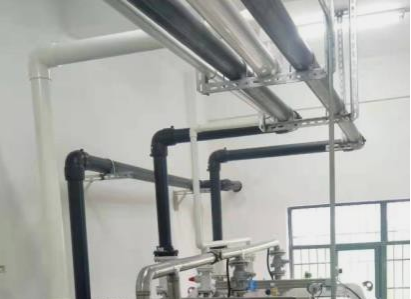

2、真空管道

污水以气水混合物的形式,在真空管道内输送。管道内部呈负压状态,不断的为污水输送提供动力,因此管道内介质流速快,具有自我冲洗能力,不易被堵塞。

管道铺设管材宜选用UPVC、不锈钢管、PE管或内衬塑管(承压在1.6MPa以上),管径较小,通常在50-200mm。



3、真空吸排机组

真空吸排机组主要由真空泵、真空罐、排污泵、电控柜等构成,机组部件如下图所示:



  星空app登录入口-星空online(中国)



BT-ZK系列真空吸排机组主要部件

序号

部件

简介

数量

1

真空泵

  1. 整个系统的动力源
  2. 真空抽吸不受重力影响,可任意提升污水
  3. 保证管网内为负压,配合密封管路,臭气不会外逸

2台,互备互用

2

真空罐

  1. 卧式安装
  2. 上方设置压力表、液位计、安全阀等监测仪表,实时监测真空罐内参数

1套

3

排污泵

  1. 位于真空罐后端
  2. 将罐内污水及时输送到污水处理系统

2台,互备互用

4

液位传感器

  1. 位于真空罐上方
  2. 监测真空罐内液位,与电控系统联动
  3. 采用气控和电极两套互相弥补不足的形式

1套

5

电控柜

  1. 电控系统与压缩箱、真空泵、排污泵联动
  2. 控制真空泵及排污泵交替运行
  3. 可配置触摸屏,对设备运行情况进行实时监控

1套





规格参数



       我司研制的BT-ZK真空吸排系统,每套日处理渗滤液量可达300立方米,系统配置可根据渗滤液日产量、客户要求及设备安装空间等因素进行调整





序号

系统组成

参数

1

污水提升器

材质:碳钢防腐/304不锈钢

2

真空管道

材质:UPVC / 304不锈钢 /PE / 内衬塑管 ; 管径:50-200mm

3

控制柜

材质:碳钢防腐 ;  PLC控制,含触摸屏

4

真空罐

容积:3m³ ;  材质:碳钢防腐/304不锈钢

5

真空泵

扬程:25-60m ; 流量:30-100m³/h

6

汽水分离罐

容积:≤0.3m³ ; 材质:碳钢防腐/304不锈钢

7

空压机

功率:3-7.5 KW

8

真空度

92%

9

总重

≤2800KG
